VIS-NIR-SWIR(400-1700nm)高光谱分析系统

光谱范围:400-1700nm
存储:内置存储和TF卡存储
产品详情

VIS-NIR-SWIR(400-1700nm)高光谱分析系统

  • 单传感器光路实现(400-1700nm)高光谱探测;

  • 光谱分辨率小于18nm;

  • 空间分辨率640;

1、线扫描相机(FS-14)


2、成像相机(FS-24)

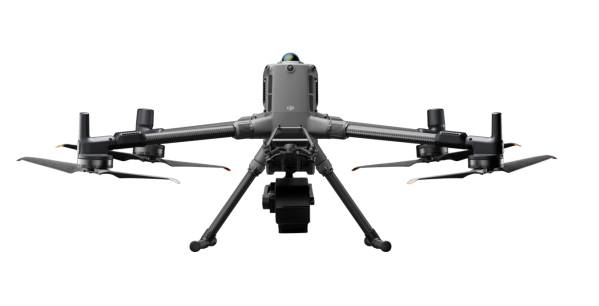

3、无人机高光谱相机FS-64C

大疆无人机350 新.png

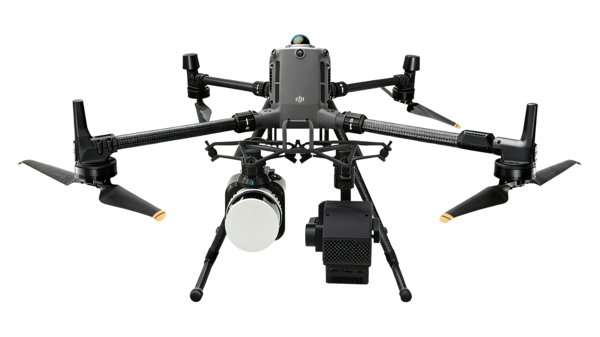

4、激光雷达无人机高光谱系统FS-64


5、技术参数

  • 线扫描相机(FS-14)技术参数:


    产品名称

    FS-14线扫描相机

    分光方式

    透射光栅

    光谱范围

    400-1700nm

    光谱波段数

    大于250

    光谱分辨率(FWHM)

    18nm

    狭缝宽度

    25um

    透射效率

    >60%

    杂散光

    <0.5%

    空间像素数

    640

    像素大小

    5um

    镜头焦距

    16mm

    成像速度

    200fps

    探测器

    InGaAs

    SNR(Peak)

    600/1

    相机输出

    USB3.0

    相机接口

    C-Mount

    配件

    镜头、数据线、电源

    技术支持

    可提供SDK,支持二次开发

    ROI

    多个区域


  • 成像相机(FS-24)技术参数:


    产品名称

    FS-24成像相机

    分光方式

    透射光栅分光

    图像分辨率

    640*640

    动态范围

    12 bits

    成像速度

    5秒

    光谱通道数

    250

    光谱范围

    390-1710nm

    光谱分辨率

    18nm

    狭缝宽度

    25um

    透射效率

    ≥60%

    杂散光

    ≤0.5%

    像索大小

    5um*5um

    探测器

    InGaAs

    配镜头焦距(mm)

    25mm

    最小工作距离(mm)

    100mm

    视场角

    25°

    最小曝光时间

    21us

    **曝光时间

    10秒

    SNR(Peak)

    600/1

    相机输出

    USB3.0

    镜头接口

    C

    配件

    USB3.0传输线

    ROI

    ROI功能,可以实现单个区域ROI

    辅助成像功能

    辅助取景摄像头实现对拍摄区域的监控

    供电方式

    内置电池供电


  • 无人机高光谱相机FS-64C技术参数:


    产品名称

    FS-64 激光雷达无人机高光谱系统

    系统测量精度

    5cm

    测程

    300m

    扫描视场角

    40.3°(垂直)*360°(水平)

    点频

    64万点/秒(单回波)

    128万点/秒(双回波)

    192万点/秒(三回波)

    内置相机像索

    2600万(6252*4168)

    镜头焦距

    16mm

    主机重量

    1Kg

    工作温度

    -20°C~+50℃

    存储温度

    -20°C~+65

    防护等级

    IP64

    存储容量

    512G内置存储/512G拓展存储

    数据拷贝方式

    Type-C

    挂载接口

    Djl Skyport接口

    飞行平台

    M300/M350 RTK

    操控方式

    支持按键启动采集,包括开机供电和数据采集

    遥控器操控

    支持遥控器APP控制设备工作

    数据拷贝速度

    **300M/s

    存储方式

    内置存储和TF卡存储

    设备操控软件

    M300/M350无人机遥控器一体化操控软件

    软件

    采集软件、拼接软件和分析软件

    照明方式

    被动照明(不含光源)

    分光方式

    透射光栅

    光谱范围

    400-1700nm

    光谱波段

    250

    光谱分辨率(FWHM)

    18nm

    狭缝宽度

    25um

    透射效率

    >60%

    杂散光

    <0.5%

    空间像素数

    640

    像素大小

    5um

    成像速度

    全波段200HZ,ROI后可实现4000HZ

    探测器

    InGaAs

    信噪比

    600/1

    相机输出

    USB3.0或千兆网

    相机接口

    C-Mount

    配件

    USB3.0传输线或千兆网传输线

    ROI

    多个区域

    嵌入式数据采集处理存储单元

    嵌入式处理器512GSSD存储


  • 激光雷达无人机高光谱系统FS-64技术参数:


    产品名称

    FS-64C无人机高光谱相机

    分光方式

    透射光栅分光

    光谱范围

    400-1700nm

    光谱波段

    250

    光谱分辨率

    18nm

    狭缝宽度

    ≤25um

    光谱效率

    >60%

    杂散光

    <0.5%

    空间像素数

    6.4

    像素大小

    5um*5um

    成像速度

    全波段200Hz,**4000HZ

    探测器

    InGaAs

    SNR(Peak)

    600/1

    相机输出接口

    USB

    相机镜头接口

    C-Mount

    ROI功能

    可实现多个区域

    内置嵌入式数据采集处理单元

    windows操作系统,8G内存1TB固态硬盘有HDMI接口,USB3.0接口,和相机一体设计

    散热方式

    内部风冷散热

    操作方式

    操作方便,无需专业无人机操控手,可实现单人操作

    观测方式

    通过地面站实时观测飞机采样地点、高光谱图像、光谱数据,功能

    校正方式

    辐射度校正、反射率校正、区域校正支持批处理

    数据格式

    兼容spe格式、hdr格式、scp格式

    应用软件

    FIGSPEC UAV,FIGSPEC Merage拼图软件FIGSPEC studio 应用软件 图像分析软件

    附件

    反射率校准板

    镜头焦距

    25mm

    镜头视场

    大于25°
